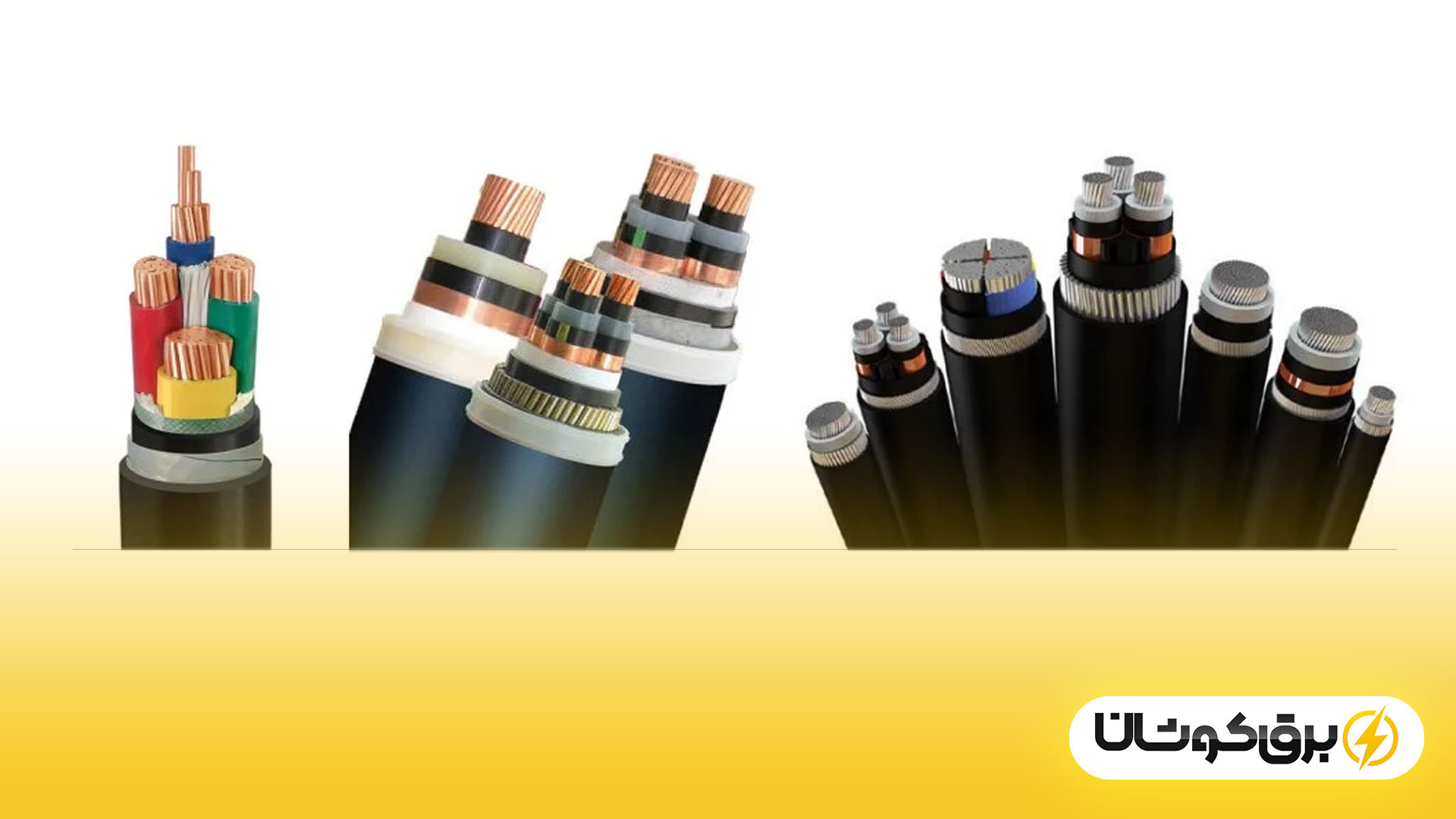

کابل زره دار؛ معرفی، قیمت و خرید از نمایندگی معتبر
آشنایی با کابل زره دار و ساختار مهندسی آن
کابل زره دار که در صنعت برق به آن کابل آرموردار یا کابل مسلح هم گفته می شود، یکی از پیشرفته ترین انواع کابل های الکتریکی است که به منظور مقاومت بالا در برابر آسیب های مکانیکی و شرایط محیطی سخت طراحی شده است. تفاوت اصلی این کابل با کابل های معمولی، وجود یک لایه محافظ فلزی موسوم به «زره» است که می تواند از فولاد گالوانیزه، آلومینیوم یا سایر فلزات ساخته شود. این زره نقش یک سپر محکم را برای هادی ها و عایق های داخلی کابل ایفا می کند و آن را در برابر ضربه، فشار، سایش، نفوذ رطوبت و حتی مواد شیمیایی محافظت می کند.
وجود این لایه باعث می شود که کابل زره دار نیاز به لوله های محافظ خارجی را تا حد زیادی کاهش دهد و همزمان فرآیند نصب را ساده تر و اقتصادی تر کند. این کابل ها اغلب در محیط های صنعتی و شرایط سخت که استقامت بالا اهمیت حیاتی دارد، به عنوان گزینه ای مطمئن و کارآمد استفاده می شوند.
ساختار کابل زره دار یک ترکیب چندلایه دقیق و مهندسی شده است که هر بخش آن وظیفه خاصی دارد:
- هادی: معمولاً از کابل مسی یا کابل آلومینیومی ساخته شده و جریان الکتریکی را منتقل می کند.
- عایق: پوششی که از هادی در برابر اتصال کوتاه و نشت جریان محافظت می کند؛ جنس آن بسته به کاربرد می تواند PVC، XLPE یا سیلیکون باشد.
- پوشش میانی: این لایه عایق ها را از زره جدا کرده و فشار ناشی از زره را جذب می کند.
- زره: لایه فلزی اصلی که استحکام مکانیکی کابل را تامین می کند.
- روکش نهایی: لایه بیرونی و مقاوم در برابر عوامل محیطی مثل رطوبت، اشعه UV، سایش و جوندگان.

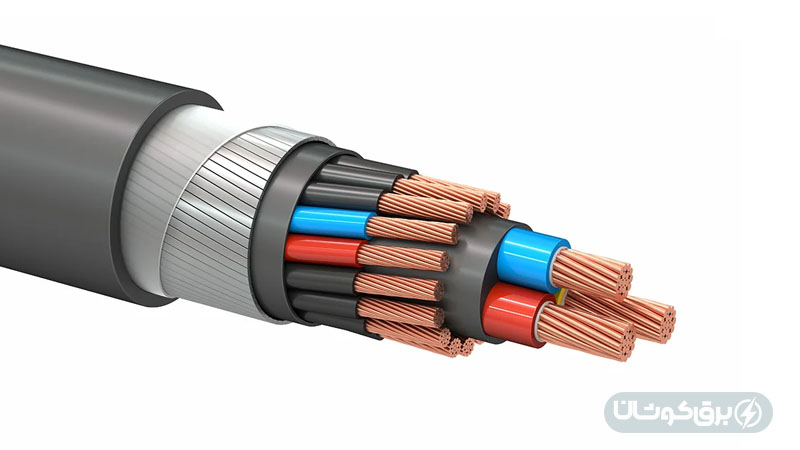

آشنایی با کابل زره دار و ساختار مهندسی آن
شناخت انواع کابل های زره دار و کاربردهایشان
کابل های زره دار در بازار ایران بر اساس جنس زره، نوع هادی و نوع عایق به انواع متعددی تقسیم می شوند که هر کدام برای کاربرد خاصی بهینه شده اند. دسته بندی این محصول بر اساس جنس و شکل زره به صورت زیر می باشد:
- کابل زره دار با سیم فولادی (SWA): زره این کابل ها از مفتول های فولادی گرد یا تخت ساخته می شود. مقاومت کششی بسیار بالا و استحکام مکانیکی فوق العاده، این کابل ها را برای کاربردهای صنعتی سنگین مانند نفت و گاز، معدن، نصب های هوایی و مکان هایی با احتمال کشیدگی بسیار مناسب می کند.
- کابل زره دار با نوار فولادی (STA): در این مدل، زره از نوارهای فلزی نازک تشکیل شده که انعطاف پذیری بیشتری نسبت به SWA دارد و بیشتر در دفن مستقیم در زمین کاربرد دارد.
- کابل زره دار با سیم آلومینیومی (AWA): زره این کابل ها از سیم های آلومینیومی ساخته شده که وزن سبک تر و خاصیت غیرمغناطیسی آن ها باعث می شود به ویژه برای کابل های تک رشته که میدان مغناطیسی قوی ایجاد می کنند، انتخاب ایده آلی باشند.
نکته مهمی که در این بین باید به آن توجه داشت این است که در کابل های تک رشته، استفاده از زره فولادی به دلیل خاصیت مغناطیسی باعث ایجاد جریان های گردابی و گرمای بیش از حد می شود. به همین دلیل، برای جلوگیری از تلفات انرژی و افزایش ایمنی، زره آلومینیومی توصیه می شود.
همچنین دسته بندی این مجصول بر اساس جنس هادی و عایق به شکل زیر می باشد:
- هادی مسی و آلومینیومی: هادی های مسی رسانایی بالاتر و قیمت بیشتری دارند و در پروژه های فشار متوسط و قوی، هادی های آلومینیومی کاربرد بیشتری دارند.
- کابل زره دار غلاف سربی: علاوه بر زره، دارای یک غلاف سربی مقاوم در برابر مواد شیمیایی و رطوبت است که آن را برای صنایع پتروشیمی و محیط های خورنده ایده آل می کند.
- کابل زره دار ضدحریق (سیلیکونی): عایق و روکش سیلیکونی مقاومت بسیار بالا در برابر حرارت و آتش دارند و برای محیط های پرخطر آتش سوزی بسیار مناسبند.
کاربردهای کابل زره دار: از محیط های صنعتی تا پروژه های زیرساختی
به دلیل استحکام و محافظت چندلایه، کابل های زره دار در محیط ها و صنایع متعددی کاربرد دارند که در آن ها کابل های معمولی قادر به تحمل شرایط سخت نیستند. کاربردهای اصلی این کابل ها عبارتند از:
- تأسیسات زیرزمینی و دفن مستقیم: یکی از مهم ترین کاربردهای کابل زره دار است. زره از کابل در برابر فشار خاک، رطوبت، حفاری های اتفاقی و جوندگان محافظت می کند.
- صنایع نفت، گاز و پتروشیمی: کابل های غلاف سربی به خاطر مقاومت بالا در برابر هیدروکربن ها و مواد خورنده، برای این صنایع حیاتی هستند.
- صنایع سنگین و کارخانه ها: در کارگاه ها و کارخانه هایی که تجهیزات سنگین و ماشین آلات حرکت دارند، کابل های زره دار برق رسانی مطمئن و مقاومی ارائه می دهند.
- پروژه های زیرساختی و عمرانی: استفاده در شبکه های برق شهری، تونل ها، پل ها، راه آهن و مترو.
همچنین از جمله کاربردهای ویژه کابل زره دار می توان به موارد زیر اشاره کرد:
- محیط های دریایی و هوایی: کابل های زره دار سیلیکونی که در برابر رطوبت و تغییرات جوی مقاوم هستند.
- مکان های با جوندگان موذی: روکش ضدجوندگی که از آسیب کابل ها جلوگیری می کند.
- تجهیزات پزشکی حساس: کابل های زره دار غلاف سربی که از تداخلات الکترومغناطیسی جلوگیری کرده و در دستگاه های پزشکی مانند MRI استفاده می شوند.
مزایا و معایب کابل زره دار نسبت به کابل معمولی

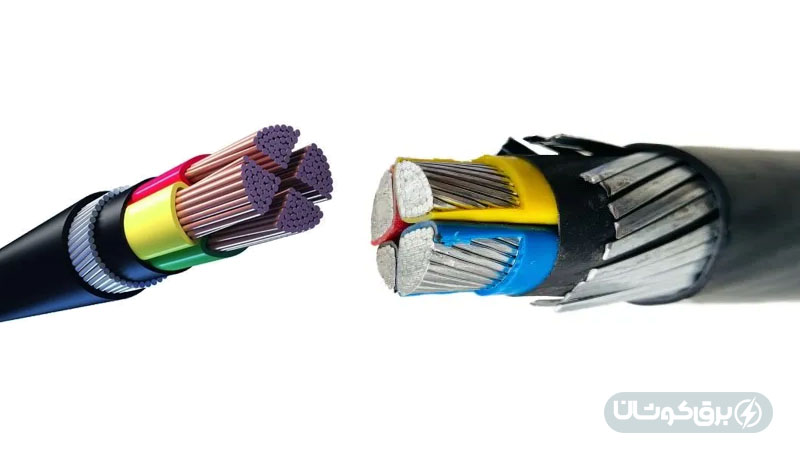

مزایا و معایب کابل زره دار نسبت به کابل معمولی
مزایای کلیدی کابل زره دار نسبت به کابل های عادی و معمولی عبارتند از:
- مقاومت مکانیکی بسیار بالا در برابر ضربه، فشار و سایش.
- محافظت چندلایه شامل عایق های مقاوم به حرارت، غلاف های شیمیایی و روکش های ضدجوندگی.
- کاهش نیاز به استفاده از لوله های محافظ خارجی و تسهیل نصب.
- قابلیت زمین کردن زره به منظور ایجاد ایمنی الکتریکی بیشتر.
- افزایش طول عمر و کاهش هزینه های نگهداری و تعمیرات.
همچنین معایب و محدودیت های این محصول نیز به صورت زیر می باشد:
- قیمت بالاتر به دلیل استفاده از مواد فلزی و چند لایه بودن.
- وزن و حجم بیشتر کابل که ممکن است حمل، نصب و مدیریت مسیرهای طولانی را سخت تر کند.
- انعطاف پذیری کمتر به ویژه در مسیرهایی با شعاع خمش کم که ممکن است محدودیت ایجاد کند.
این معایب باعث می شوند استفاده از کابل زره دار تنها در مواردی که نیاز به مقاومت و ایمنی بالا است، منطقی باشد.
مشخصات فنی و استانداردهای کابل زره دار در بازار ایران
برای انتخاب کابل زره دار مناسب، شناخت دقیق مشخصات فنی و رعایت استانداردهای معتبر حیاتی است. پارامترهای فنی کلیدی که باید در هنگام خرید کابل زره دار به آن توجه داشته باشید عبارتند از:
- ولتاژ نامی: معمولاً ۶۰۰/۱۰۰۰ ولت برای کابل های فشار ضعیف
- محدوده دمای کاری: از منفی ۳۰ تا ۹۰ درجه سلسیوس یا بیشتر بسته به نوع عایق
- دمای اتصال کوتاه: حداکثر دمایی که عایق تحمل می کند.
- حداقل شعاع خمش: معمولاً ۱۲ برابر قطر خارجی کابل برای جلوگیری از آسیب.
استانداردهای ملی و بین المللی کابل زره دار شامل استاندارد IEC 60502-1، استاندارد ملی ایران ISIRI 3569-1 و استاندارد VDE آلمان (که در بازار ایران کاربرد وسیعی دارد) می باشند.
سیستم کدگذاری VDE
در بازار ایران، کابل ها با حروف اختصاری بر اساس استاندارد VDE مشخص می شوند. این کدها کمک می کنند خریدار مشخصات فنی کابل را به سرعت تشخیص دهد:
- N: مطابق استاندارد VDE
- A: هادی آلومینیومی (در غیر این صورت هادی مسی است)
- Y: عایق PVC
- 2X: عایق XLPE
- R: زره مفتولی (سیمی) گرد
- B: زره نواری (Tape)
مثلاً کابل NYRY یعنی کابل VDE، هادی مسی، عایق PVC، زره مفتولی گرد، روکش PVC.
عوامل مؤثر بر قیمت کابل زره دار در بازار ایران
قیمت کابل زره دار تحت تأثیر چند عامل مهم است:
- قیمت مواد اولیه: نوسانات نرخ ارز و قیمت جهانی مس و آلومینیوم به شدت بر قیمت نهایی تأثیرگذارند.
- مشخصات فنی: سایز، تعداد رشته ها، نوع عایق و زره در تعیین قیمت مؤثر است. مثلاً XLPE از PVC گران تر است و غلاف سربی قیمت را افزایش می دهد.
- برند تولیدکننده: برندهای معتبر مانند افشارنژاد خراسان، یزد، متال و همدان که استانداردهای ملی و بین المللی دارند، معمولاً قیمت بالاتری دارند ولی کیفیت تضمین شده است.
- شرایط بازار: به خصوص در ایران به دلیل نوسانات شدید اقتصادی، قیمت ها ثابت نیستند و استعلام قیمت روز از نمایندگی ها ضروری است.
راهنمای خرید و نصب کابل زره دار
راهنمای خرید و نصب کابل زره دار
نکات مهم در خرید کابل زره دار در موارد زیر خلاصه می شود:
- تعیین دقیق نیاز پروژه: مشخص کردن ولتاژ، جریان، محیط نصب و شرایط کاری
- انتخاب هادی، عایق و زره مناسب: بر اساس شرایط پروژه و توصیه های فنی
- شناسایی کابل اصل و تقلبی: بررسی استانداردها، وزن، کیفیت روکش و هادی
- خرید از منابع معتبر: نمایندگی های رسمی برندهای شناخته شده
همچنین راهنمای نصب و نگهداری از این محصول در چهار مورد زیر جمع بندی می شود:
- برنامه ریزی مسیر و ایمنی و استفاده از وسایل حفاظتی و قطع منبع تغذیه قبل از نصب
- رعایت حداقل شعاع خمش و جلوگیری از کشش بیش از حد
- استفاده از روان کننده های مجاز و نگهداری کابل به صورت منظم
- زمین کردن صحیح زره کابل با گلند آرموردار جهت ایمنی بیشتر
نتیجه گیری نهایی
کابل زره دار یکی از ستون های اصلی زیرساخت های برق و داده در محیط های پرخطر و صنعتی است که با ارائه استحکام و محافظت چندلایه، امنیت و پایداری را تضمین می کند. انتخاب درست آن با توجه به نوع زره، جنس هادی و شرایط محیطی، به همراه درک کدگذاری استاندارد VDE و استعلام قیمت های به روز، می تواند به صرفه جویی در هزینه ها و افزایش بهره وری پروژه ها کمک کند. با رعایت اصول نصب و نگهداری، این کابل ها سال ها بدون مشکل به فعالیت خود ادامه خواهند داد. برندهای معتبر داخلی نیز همگام با استانداردهای جهانی در حال توسعه و تولید محصولات با کیفیت برای پاسخگویی به نیازهای پیچیده بازار ایران هستند.
