بهترین محافظ برق ورودی ساختمان کدام است؟

زندگی ما به شدت به تجهیزات الکترونیکی وابسته است و محافظت از برق ورودی ساختمان، یک امر ضروری و لازم می باشد. نوسانات ناگهانی ولتاژ، مانند شوک های ناشی از رعد و برق یا مشکلات شبکه برق می توانند لوازم خانگی گران قیمت مانند تلویزیون، کامپیوتر و یخچال را در کسری از ثانیه نابود کنند. این آسیب ها نه تنها هزینه های سنگینی به همراه دارند، بلکه می توانند ایمنی خانه یا محل کار را تهدید نمایند. در این مقاله از وبلاگ برق کوشان، به بررسی اهمیت حفاظت از برق ورودی، تعریف و عملکرد محافظ برق (SPD)، انواع کلیدی آن (تیپ ۱، ۲ و ۳)، معیارهای انتخاب فنی، اصول نصب صحیح، مقایسه با دستگاه های دیگر مانند استابلایزر و UPS و همچنین توصیه های نهایی برای خرید دستگاه محافظ برق می پردازیم. همراه ما باشید.

چرا محافظت از برق ورودی ساختمان مهم است؟

حفاظت از برق ورودی ساختمان خیلی مهم است چون تجهیزات الکتریکی را از نوسانات ناگهانی ولتاژ حفظ می کند. این نوسانات مثل شوک های شدید می توانند به وسایل حساس مانند کامپیوتر، تلویزیون و یخچال آسیب جدی بزنند و مدارهای داخلی شان را خراب کنند. در جاهایی که شبکه برق ضعیف است یا در فصل های طوفانی که رعد و برق زیاد می شود، این خطر بیشتر است. استفاده از محافظ برق نه تنها جلوی سوختن مستقیم دستگاه ها را می گیرد، بلکه یک سرمایه گذاری هوشمندانه است. هزینه خرید و نصب آن خیلی کم است در مقایسه با قیمت لوازم خانگی گران یا تجهیزات اداری، و مثل یک بیمه عمل می کند تا از هزینه های سنگین تعمیر یا تعویض جلوگیری کند. علاوه بر صرفه جویی مالی، محافظ برق عمر وسایل را طولانی تر می کند و در مکان های حساس مثل دفاتر یا خانه های هوشمند، از از دست رفتن داده های مهم و اختلال در سیستم ها جلوگیری می کند. در نهایت، این دستگاه با کنترل نوسانات، حرارت اضافی در سیم کشی و دستگاه ها را کم می کند و خطر آتش سوزی را کاهش می دهد.

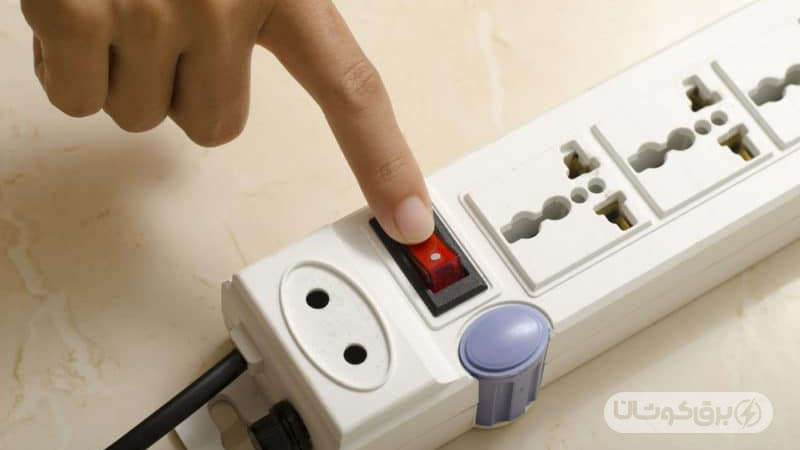

اهمیت محافظ برق و کاربردهای آن

محافظ برق (SPD) چیست و چگونه کار می کند؟

محافظ برق یا SPD که مخفف Surge Protective Device است و در ایران به آن سرج ارستر هم می گویند، وسیله ای است که از تجهیزات الکترونیکی در برابر افزایش ناگهانی ولتاژ و شوک های الکتریکی محافظت می کند. این دستگاه جریان های اضافی و ناپایدار را به سمت زمین هدایت می کند تا وارد مدارهای حساس نشود و ولتاژ را به سطح ایمن محدود سازد. به طور ساده، SPD مثل یک سوپاپ ایمنی الکتریکی عمل می کند. در شرایط معمولی که ولتاژ عادی است، مقاومت آن بسیار بالا است و هیچ جریانی از آن عبور نمی کند. اما وقتی ولتاژ ناگهان زیاد می شود و از حد مجاز می گذرد، مقاومت SPD سریع کم می شود و انرژی اضافی را به زمین می فرستد تا به تجهیزات آسیب نرسد. بعد از پایان نوسان، دستگاه خودکار به حالت اولیه برمی گردد. این کار خیلی سریع اتفاق می افتد و از وسایل متصل حفاظت می کند. اجزای اصلی SPD شامل عناصر غیرخطی مانند وریستورهای اکسید فلز (MOV) و لوله های تخلیه گاز (GDT) هستند که این عملکرد را ممکن می سازند.

انواع کلیدی محافظ برق ورودی: تیپ ۱، تیپ ۲ و تیپ ۳

انواع محافظ برق ورودی به سه دسته اصلی تقسیم می شوند: تیپ ۱، تیپ ۲ و تیپ ۳. هر کدام از این محافظ ها کار خاصی انجام می دهند و در جای مشخصی نصب می شوند تا از تجهیزات برقی در برابر صاعقه و نوسانات برق محافظت کنند.

کابل تیپ ۱: این محافظ برای جلوگیری از آسیب صاعقه های مستقیم ساخته شده است. معمولاً در ورودی اصلی ساختمان، نزدیک کنتور برق نصب می شود. این دستگاه جریان های خیلی قوی صاعقه را تحمل می کند، اما به تنهایی کافی نیست و باید با تیپ ۲ استفاده شود.

کابل تیپ ۲: این محافظ اصلی برای همه تأسیسات برقی با ولتاژ پایین است. در تابلوهای توزیع برق نصب می شود و از نوسانات ناشی از صاعقه های غیرمستقیم یا مشکلات شبکه برق جلوگیری می کند. این دستگاه ولتاژهای اضافی را کنترل می کند تا به تجهیزات آسیب نرسد.

کابل تیپ ۳: این محافظ برای دستگاه های حساس مثل لوازم الکترونیکی استفاده می شود. ظرفیت کمتری دارد و در نزدیکی دستگاه ها، مثلاً به صورت پریز سیار یا ثابت، نصب می شود. این نوع مکمل تیپ ۲ است و حفاظت نهایی را برای تجهیزات حساس فراهم می کند.

یک سیستم حفاظتی خوب از ترکیب این سه تیپ استفاده می کند: تیپ ۱ صاعقه را در ورودی مهار می کند، تیپ ۲ نوسانات را در تابلوهای برق کنترل می کند و تیپ ۳ از دستگاه های حساس محافظت می کند. این ترکیب یک سیستم کامل و مطمئن برای حفاظت از تجهیزات برقی ایجاد می کند.

معیارهای فنی انتخاب: جریان تخلیه (Iimp, In) و سطح حفاظت (Up)

برای انتخاب محافظ برق، باید به مشخصات فنی توجه کنید. این مشخصات به شما کمک می کنند تا محافظ مناسب را انتخاب کنید:

• کابل تیپ ۱ (جریان تخلیه ضربه ای – Iimp): نشان می دهد محافظ چقدر جریان قوی صاعقه (شکل موج ۱۰/۳۵۰ میکروثانیه) را یک بار تحمل می کند. برای حفاظت در برابر صاعقه مستقیم مناسب است.
• کابل تیپ ۲ و ۳ (جریان تخلیه اسمی – In): نشان دهنده تحمل جریان پیک (شکل موج ۸/۲۰ میکروثانیه) به صورت مکرر است. برای نوسانات معمولی شبکه مناسب است.
• سطح حفاظت ولتاژ (Up): حداکثر ولتاژ باقیمانده ای که به تجهیزات می رسد. هرچه کمتر باشد، حفاظت از دستگاه های حساس بهتر است.

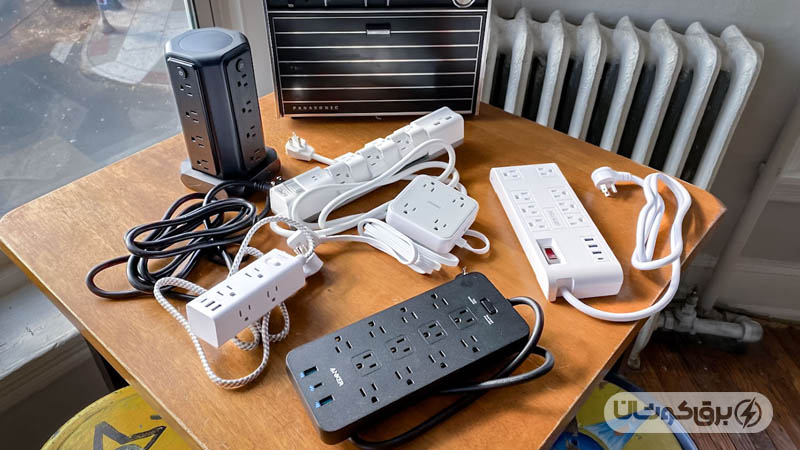

انواع محافظ های برق

محل و اصول نصب صحیح محافظ ورودی در تابلو برق

نصب درست محافظ ورودی در تابلو برق به اندازه انتخاب یک دستگاه خوب مهم است. اگر محافظ عالی باشد اما اشتباه نصب شود، نمی تواند حفاظت لازم را بدهد. بهترین جای نصب آن در جعبه فیوز اصلی، نزدیک کنتور برق است. باید در جایی خشک و بدون گرد و غبار قرار بگیرد و در نقطه ورود برق به ساختمان (بالادست) و به صورت موازی با سیم های فاز و نول وصل شود.

در سیم کشی، اتصال به زمین خیلی حیاتی است؛ چون جریان های اضافی باید از طریق محافظ به زمین بروند و این کار فقط با یک سیستم ارتینگ استاندارد ممکن می شود. طول سیم های اتصال بین محافظ و سیم های فاز، نول و زمین باید خیلی کوتاه باشد، کمتر از نیم متر، تا ولتاژ به سطح ایمن برسد و تجهیزات آسیب نبینند.

ترتیب اتصال هم باید دقیق باشد: سیم فاز اول به فیوز اصلی وصل می شود، بعد از خروجی فیوز به ورودی کلید محافظ جان (اگر باشد)، سپس به ورودی محافظ برق، و در نهایت خروجی محافظ به فیوزهای فرعی می رود. این کار تخصصی است و حتما باید توسط یک برقکار ماهر انجام شود تا ایمنی رعایت شود و مشکلی پیش نیاید.

مقایسه محافظ برق ورودی با دیگر دستگاه ها (ثابت کننده، یوپیاس)

در بازار تجهیزات حفاظتی برق، سه دستگاه اصلی وجود دارند که عملکردهای متفاوتی دارند و اغلب مردم آن ها را با هم اشتباه می گیرند. شناخت تفاوت های آن ها برای انتخاب درست خیلی مهم است، چون این دستگاه ها رقیب هم نیستند، بلکه می توانند در یک سیستم کامل، یکدیگر را تکمیل کنند.

محافظ برق (SPD)

این دستگاه وظیفه اصلی اش حفاظت از تجهیزات در برابر نوسانات شدید و ناگهانی ولتاژ مثل صاعقه، تغییرات بزرگ در شبکه برق یا اتصال کوتاه است؛ عملکرد آن به این شکل است که وقتی نوسان شدید اتفاق می افتد، جریان اضافی را به زمین هدایت می کند و اگر لازم باشد، مدار را قطع می نماید، اما نمی تواند در زمان قطع کامل برق، انرژی تأمین کند.

استابلایزر (Stabilizer)

وظیفه اصلی این دستگاه تثبیت ولتاژ ورودی و ارائه یک ولتاژ ثابت و یکنواخت حدود ۲۲۰ ولت به تجهیزات است؛ عملکرد آن شامل نظارت مداوم بر ولتاژ است و اگر ولتاژ کم یا زیاد شود، با کمک ترانسفورماتور داخلی آن را به سطح استاندارد برمی گرداند، ولی در زمان قطع برق هیچ پشتیبانی انرژی ارائه نمی دهد.

یوپی اس (UPS)

وظیفه اصلی اش تأمین برق پشتیبان بدون وقفه وقتی برق اصلی قطع می شود؛ عملکرد آن با باتری داخلی کار می کند که در صورت قطع برق، برای مدت کوتاهی انرژی تجهیزات را تأمین می نماید و بیشتر مدل های آن (مخصوصاً مدل های آنلاین) همچنین ولتاژ را تثبیت می کنند و نویز برق را حذف می نمایند.

خرید آنلاین محافظ برق و توصیه نهایی برای انتخاب بهترین گزینه

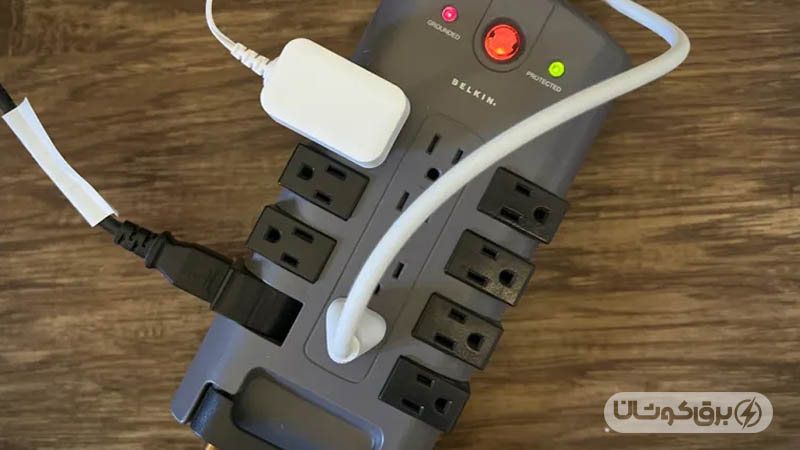

خرید آنلاین محافظ برق و توصیه نهایی برای انتخاب بهترین گزینه

برای انتخاب بهترین محافظ برق ساختمان، چند نکته ساده و مهم را در نظر بگیرید. در این بخش، انواع محافظ برق را به صورت خلاصه معرفی کرده ایم:

• محافظ تیپ ۲ (مسکونی): برای خانه های معمولی مناسب است. آمپراژ ۶۳ یا ۸۰ آمپر کافی است. برندهای داخلی مثل سارا، پارت الکتریک یا JBH با گارانتی ۲ تا ۳ ساله گزینه های خوبی هستند.
• محافظ هوشمند (اداری و صنعتی): برای مکان های حساس مثل ادارات یا کارخانه ها مناسب است. این مدل ها نمایشگر دیجیتال و قابلیت تنظیم دارند و برای آمپراژ ۱۰۰ آمپر یا بیشتر توصیه می شوند.
• محافظ ترکیبی تیپ ۱+۲ (مناطق پرخطر): در مناطقی با خطر صاعقه زیاد، این مدل حفاظت کامل در برابر شوک های مستقیم و غیرمستقیم صاعقه ارائه می دهد.

برای خانه های معمولی، محافظ تیپ ۲ کافی است. در ادارات یا مناطق پرخطر، محافظ های هوشمند یا ترکیبی انتخاب کرده و همیشه برندهای باکیفیت با گارانتی معتبر بخرید. فروشگاه برق کوشان با ارائه انواع مختلفی از دستگاه های محافظ برق، همراه و یاور شما در راه اندازی و بهره برداری از انواع تجهیزات مربتط با برق و الکترونیک می باشد. جهت ارتباط با کارشناسان فروش و پشتیبانی برق کوشان و استعلام قیمت خرید محصولات، با شماره تلفن 09121400713 در تماس باشید.
