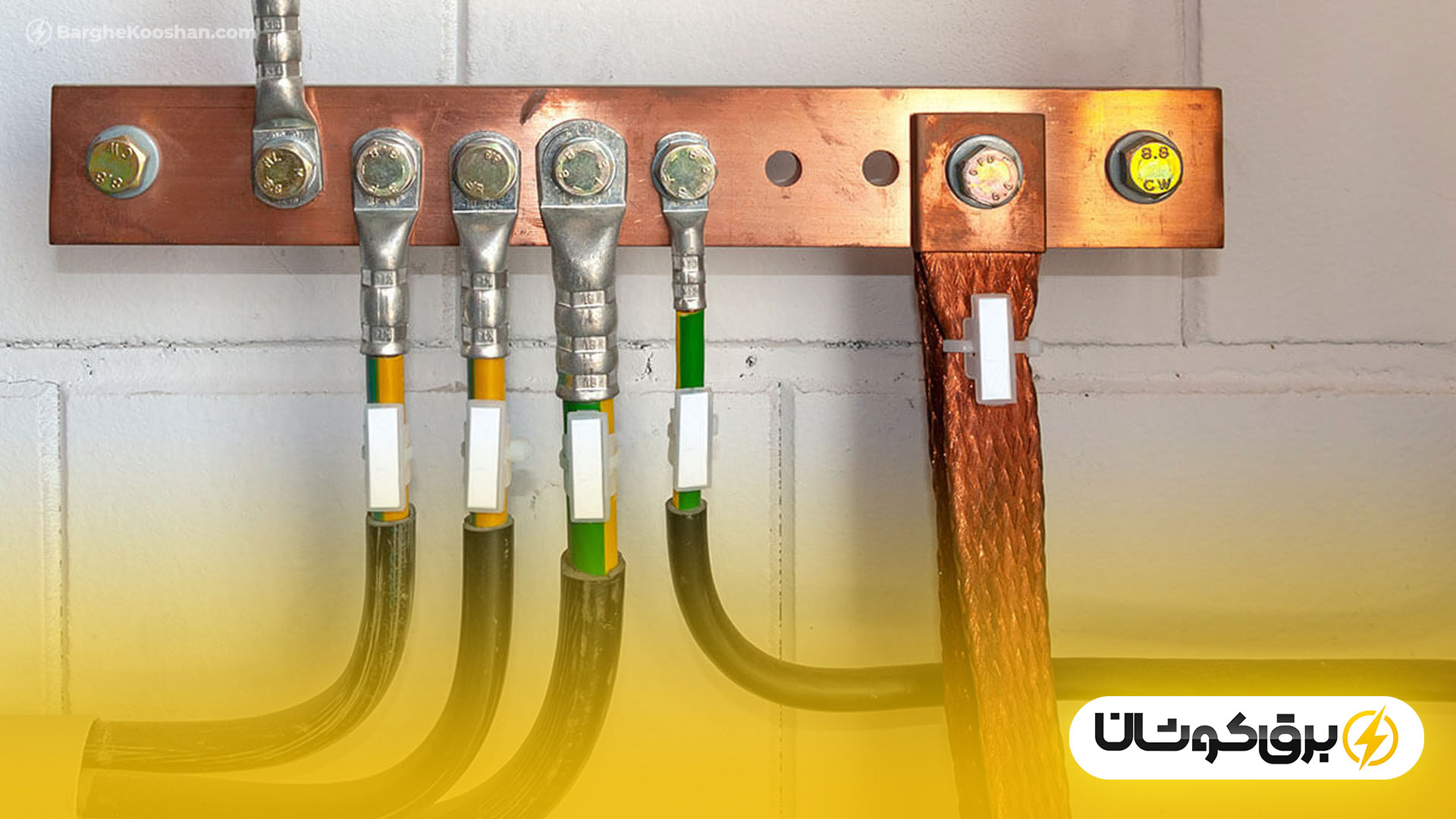

سیم ارت چیست و چه کاربردی دارد؟ + قیمت و خرید فوری
امروزه که برق به یکی از اصلی ترین نیازهای زندگی ما تبدیل شده، ایمنی در برابر خطرات ناشی از برق گرفتگی اهمیت حیاتی دارد. در پشت صحنه هر سیستم برقی، یکی از اجزای مهم اما اغلب نادیده گرفته شده سیم ارت یا سیم اتصال به زمین است. این سیم نقش یک قهرمان خاموش را ایفا می کند که با حفاظت از جان انسان ها و تجهیزات الکتریکی، از وقوع حوادث ناگوار جلوگیری می کند. در این مقاله از وبلاگ برق کوشان به طور کامل و جامع به موضوع سیم ارت می پردازیم و از تعریف و تاریخچه تا انواع، کاربردها، مزایا، روش های نصب و عوامل مؤثر بر قیمت آن را شرح می دهیم. اگر شما به دنبال افزایش ایمنی در محیط زندگی یا محل کار خود هستید، این راهنما پاسخگوی سوالات شما خواهد بود. همراه ما باشید.
سیم ارت چیست و چرا اهمیت دارد؟
سیم ارت که گاهی به آن سیم اتصال به زمین یا هادی حفاظتی نیز گفته می شود، جزو بخش های حیاتی سیستم های برقی است که با هدف افزایش ایمنی در برابر برق گرفتگی و آتش سوزی طراحی شده است. معمولاً این سیم با رنگ سبز و زرد مشخص می شود و به عنوان یک مسیر با مقاومت پایین برای تخلیه جریان های اضافی به زمین عمل می کند. در شرایط عادی، سیم ارت جریانی را عبور نمی دهد، اما زمانی که در دستگاه های برقی نشت جریان یا اتصال کوتاه رخ دهد، این جریان ناخواسته را به جای عبور از بدن انسان، به زمین هدایت می کند. این عملکرد باعث می شود که جریان بالا برود و فیوز یا کلید مینیاتوری مدار را قطع کند، از وقوع برق گرفتگی و آسیب جلوگیری نماید.

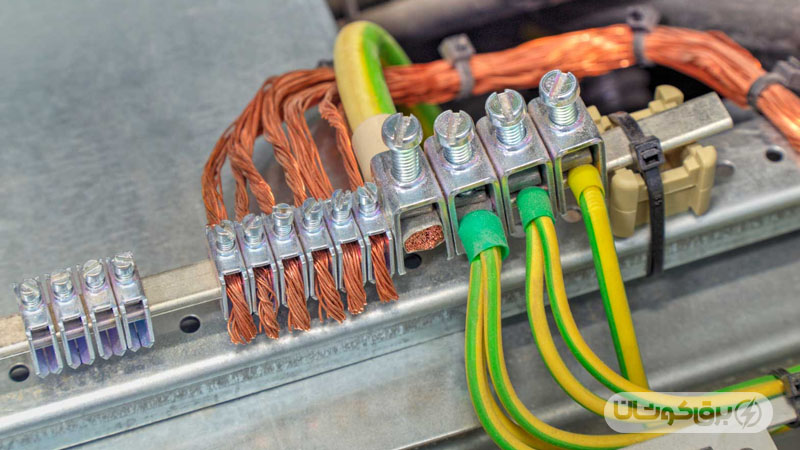

سیم ارت چیست و چرا اهمیت دارد؟
مکانیسم عملکرد سیم ارت
زمانی که بدنه فلزی یک دستگاه برقی دچار نقص یا آسیب شود، جریان برق ممکن است به آن منتقل شود. اگر فردی بدنه را لمس کند، احتمال برق گرفتگی وجود دارد زیرا بدن انسان مقاومت الکتریکی بالایی دارد. سیم ارت این جریان نشتی را به زمین هدایت می کند و با ایجاد مسیری کم مقاومت، جریان را از بدن فرد دور می سازد. این سیستم به عنوان یک زنجیره ایمنی عمل می کند که مقاومت پایین سیم ارت، کلید اصلی آن است. سیم ارت همچنین از افزایش ولتاژ ناشی از صاعقه و نوسانات برق محافظت کرده و به تثبیت سطح ولتاژ کمک می کند.
تاریخچه استفاده از سیم ارت در صنعت برق
ایده اتصال به زمین برای اولین بار در آزمایش های علمی قرن ها پیش شکل گرفت. دانشمندانی مانند فرانکلین و فارادی، نقش زمین در جذب بارهای الکتریکی را مورد بررسی قرار دادند. استفاده عملی از این مفهوم ابتدا در سیستم های تلگراف و سپس در صنعت برق توسعه یافت.
در قرن بیستم و با گسترش برق در منازل و صنایع، حوادث ناشی از نقص های ایمنی افزایش یافت و همین موضوع باعث شد که شرکت ها و نهادهای مهندسی، استفاده از سیم ارت را به عنوان یک الزام ایمنی به رسمیت بشناسند. برای مثال، در سال ۱۹۲۴ در انگلستان و سال ۱۹۱۳ در آمریکا استانداردهای مربوط به ارتینگ تدوین شد و به تدریج در سراسر جهان به یک الزام قانونی تبدیل گردید.
انواع سیم ارت و ویژگی های آن ها
انتخاب سیم ارت مناسب به نوع کاربرد، شرایط محیطی و بودجه بستگی دارد. سیم های ارت بر اساس جنس هادی و ساختارشان به چند دسته اصلی تقسیم می شوند:
الف) بر اساس جنس هادی
- سیم ارت مسی: رسانایی بسیار بالا و مقاومت عالی در برابر خوردگی، این نوع را برای اکثر کاربردها ایده آل کرده است. به ویژه در پروژه های صنعتی و ساختمانی با نیاز به کارکرد بلندمدت.
- سیم ارت گالوانیزه: ساخته شده از فولاد با روکش گالوانیزه، قیمت مناسب و مقاومت بالا در محیط های مرطوب از مزایای آن است. رسانایی کمتر نسبت به مس دارد اما در شرایط خاص یک گزینه اقتصادی و منطقی است.
ب) بر اساس ساختار
- سیم ارت مفتولی: دارای هادی تک رشته ای و سفت است. مناسب برای نصب های ثابت مانند تابلوهای برق و دفن در چاه ارت.
- سیم ارت افشان: از چند رشته نازک مسی تشکیل شده که انعطاف پذیری بالایی دارد. مناسب برای سیم کشی داخلی و وسایل قابل حمل.
انواع دیگر
- سیم ارت با روکش: دارای پوشش عایقی مقاوم، برای محیط های مرطوب یا صنعتی.
- سیم ارت شیلددار: دارای لایه محافظ فلزی برای جلوگیری از تداخلات الکترومغناطیسی.
- سیم ارت بدون روکش (لخت): برای اتصال مستقیم به زمین و صفحات مسی استفاده می شود.
کاربرد سیم ارت در ساختمان ها و صنایع

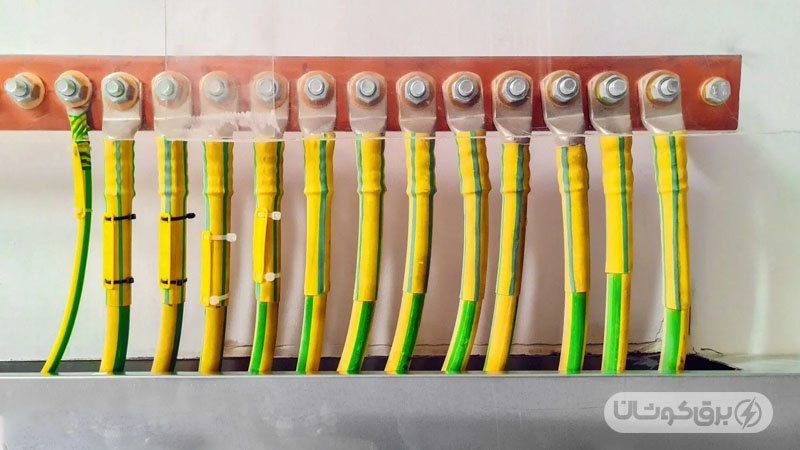

کاربرد سیم ارت در ساختمان ها و صنایع
سیم ارت در محیط های مختلف نقش بسیار مهمی ایفا می کند. کاربردهای این سیم در ساختمان های مسکونی و مراکز حساس را در بخش زیر شرح داده ایم.
کاربرد در ساختمان های مسکونی
سیم ارت در سیم کشی پریزهای سه شاخه و بدنه فلزی لوازم خانگی استفاده می شود. تجهیزات فلزی مانند یخچال، ماشین لباسشویی و مایکروویو ممکن است دچار نشت جریان شوند و سیم ارت با انتقال جریان اضافی به زمین، مانع برق گرفتگی می شود. همچنین از آسیب ناشی از صاعقه و نوسانات ولتاژ جلوگیری می کند.
کاربرد در صنایع و مراکز حساس
در محیط های صنعتی، به دلیل استفاده از تجهیزات با ولتاژ بالا، اهمیت سیم ارت بیشتر است:
- حفاظت اپراتورها: اتصال بدنه ماشین آلات به زمین باعث کاهش خطر برق گرفتگی می شود.
- تضمین عملکرد تجهیزات: در اتاق های سرور، مراکز داده و دکل های مخابراتی، سیم ارت با تخلیه نویزهای الکتریکی به زمین، به پایداری و کارایی دستگاه ها کمک می کند.
- حفاظت در برابر صاعقه: جریان برق صاعقه به کمک سیستم ارتینگ به زمین منتقل شده و از آسیب تجهیزات جلوگیری می شود.
مزایای استفاده از سیم ارت
سیم ارت فراتر از یک هادی ساده، مزایای متعددی دارد:
- کاهش خطر برق گرفتگی و حفظ جان
- حفاظت از تجهیزات و افزایش طول عمر
- تثبیت سطح ولتاژ و پایداری سیستم
- کاهش نویز و تداخلات الکترومغناطیسی
- سرمایه گذاری اقتصادی
روش های اجرای سیم ارت در پروژه ها
اجرای صحیح سیستم ارتینگ به شرایط محیطی و نوع پروژه بستگی دارد. دو روش اصلی عبارتند از:
سیستم ارتینگ عمقی (چاه ارت)
در این روش، چاهی با عمق ۴ تا ۸ متر حفر می شود تا به لایه های مرطوب خاک برسد. یک صفحه مسی بزرگ در ته چاه نصب و به سیم ارت متصل می شود. اطراف صفحه با بنتونیت پر شده و برای حفظ رطوبت، لوله ای برای تزریق آب قرار می گیرد. این روش به دلیل مقاومت پایین خاک مرطوب، کارایی بالایی دارد.
سیستم ارتینگ سطحی (میله ای یا رادکوبی)
در مناطقی که حفر چاه عمیق ممکن نیست، میله های مسی یا فولادی به صورت عمودی به زمین کوبیده شده و توسط سیم های مسی به هم متصل می شوند. این روش می تواند به شکل خطی یا پنجه کلاغی اجرا شود. شایان ذکر است انتخاب روش مناسب نیازمند ارزیابی مقاومت خاک، میزان رطوبت و شرایط اقلیمی است و بهتر است توسط متخصصین انجام شود.
استانداردها و قوانین مرتبط با سیم ارت
استفاده از سیم ارت باید مطابق با استانداردهای ملی و بین المللی باشد. در ایران، مبحث ۱۳ مقررات ملی ساختمان و استانداردهای IEC 60364 و IEEE مرجع هستند. نکات کلیدی این استانداردها عبارتند از:
- مقاومت مجاز زمین: معمولاً کمتر از ۲ اهم باشد.
- سطح مقطع هادی: باید حداقل های تعیین شده را رعایت کند، مثلاً ۵۰ میلی متر مربع برای شینه اصلی ارت.
- نحوه اتصال و نصب: اتصالات باید محکم و با کیفیت بوده و از روش هایی مانند جوش احتراقی استفاده شود.
عدم رعایت استانداردها می تواند باعث عملکرد نادرست سیستم و افزایش خطر شود. بنابراین، رعایت این قوانین یک الزام جدی برای حفظ ایمنی است.
عوامل مؤثر بر قیمت سیم ارت

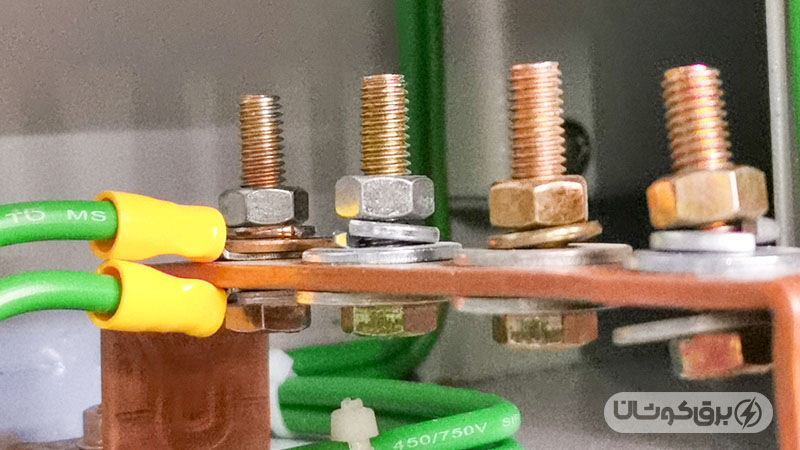

عوامل مؤثر بر قیمت سیم ارت
قیمت سیم ارت به عوامل مختلفی وابسته است:
- جنس هادی: مسی گران تر و با کیفیت تر از فولادی یا آلومینیومی است.
- ضخامت و سطح مقطع: هرچه ضخیم تر، قیمت بالاتر.
- طول سیم: قیمت بر اساس طول محاسبه می شود.
- کیفیت روکش: روکش های مقاوم تر قیمت بالاتری دارند.
- نوسانات بازار: تغییرات قیمت جهانی مس تاثیرگذار است.
- برند و گارانتی: برندهای معتبر قیمت بیشتری دارند اما تضمین کیفیت ارائه می دهند.
به خاطر داشته باشید خرید سیم ارت مسی با قیمت بالاتر، سرمایه گذاری در کیفیت و ایمنی بلندمدت محسوب می شود.
نتیجه گیری نهایی
سیم ارت تنها یک جزء کوچک در سیستم برقی نیست، بلکه یک عنصر مهم برای حفاظت از جان انسان ها و تجهیزات است. با ایجاد مسیر ایمن برای تخلیه جریان های اضافی، از برق گرفتگی، آتش سوزی و خرابی دستگاه ها جلوگیری می کند. انتخاب و نصب صحیح این سیم نیازمند شناخت انواع، رعایت استانداردها و خرید از منابع معتبر است. حتماً از مشاوره و خدمات متخصصین برق بهره ببرید تا ایمنی کامل در محیط زندگی و کار شما تضمین شود. جهت استعلام قیمت و خرید سیم ارت، با شماره تلفن 09102000156 در تماس باشید تا کارشناسان فروش و پشتیبانی برق کوشان، شما را در مسیر انتخاب بهترین محصول یاری نمایند.
