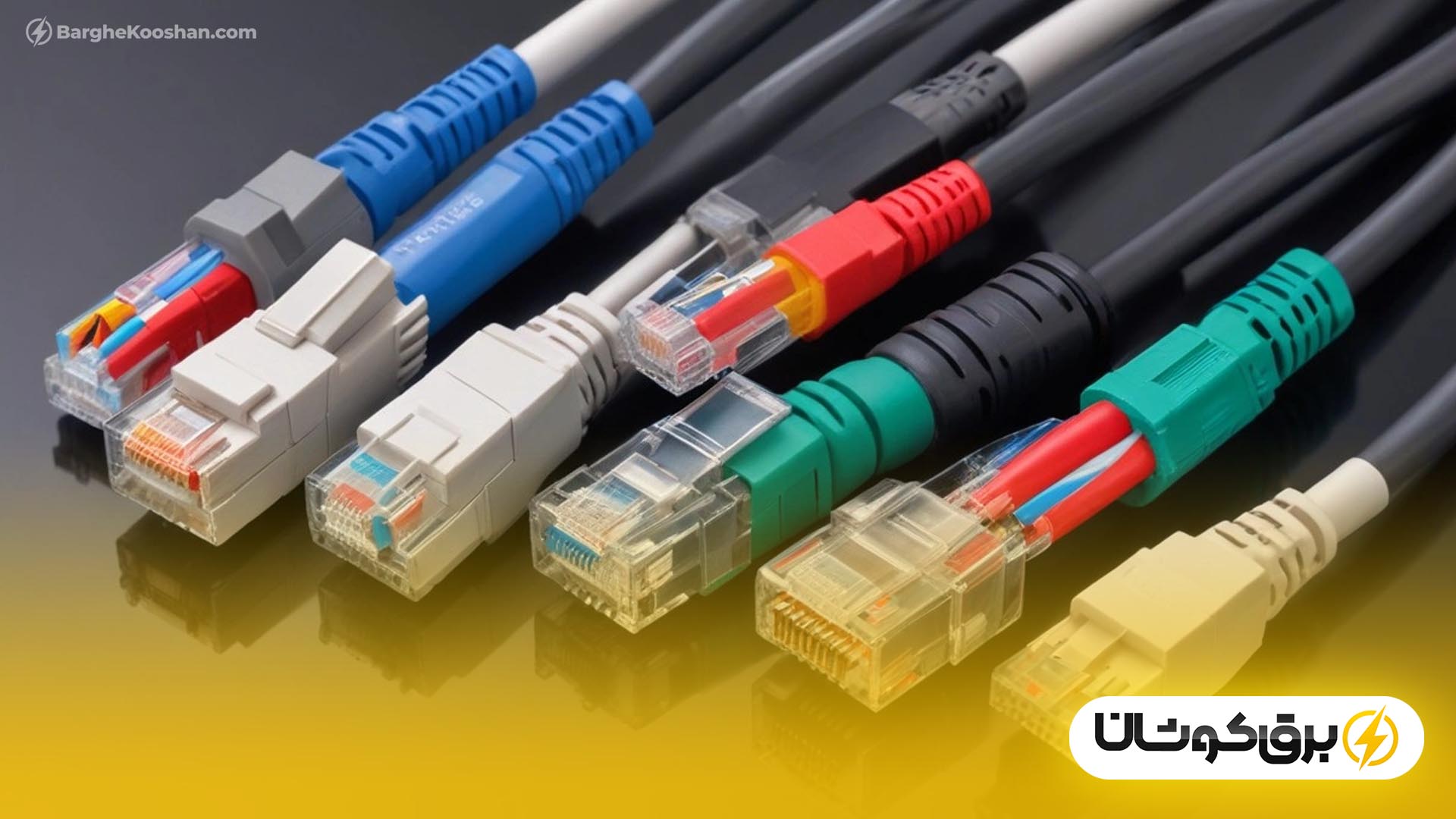

نحوه سوکت زدن کابل شبکه؛ آسان ترین و سریع ترین روش
امروزه سرعت و پایداری اینترنت اهمیت ویژه ای دارد. حتی اگر بهترین تجهیزات شبکه را داشته باشید، یک کابل شبکه با سوکت زنی نامناسب می تواند سرعت را نصف کرده یا باعث قطعی های آزاردهنده شود. سوکت زدن کابل شبکه (Crimping) فرآیندی است که در آن سیم های داخلی کابل به کانکتور RJ45 متصل می شوند. اگر این کار با دقت انجام نشود، مشکلاتی مثل افت سرعت، نویز و قطعی مکرر پیش می آید. در این مقاله از وبلاگ برق کوشان با نحوه سوکت زدن کابل شبکه به روش آسان و سریع در خدمت شما خواهیم بود. همراه ما باشید.

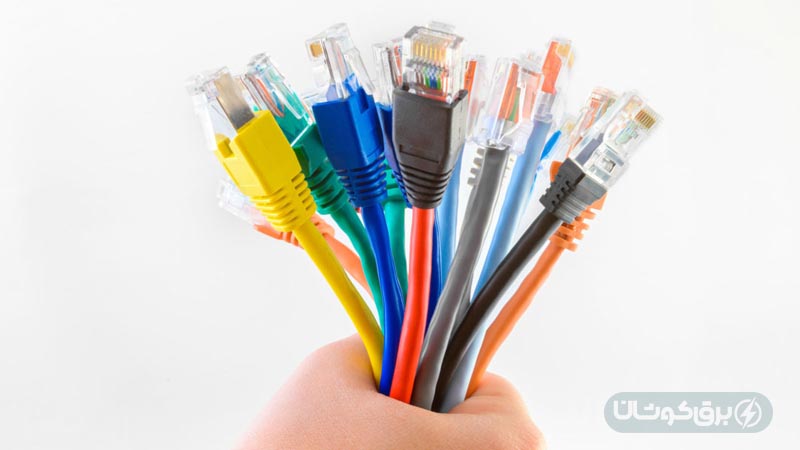

آشنایی با انواع کابل شبکه
آشنایی با انواع کابل شبکه
قبل از یادگیری سوکت زدن، باید نوع کابل خود را بشناسید. رایج ترین کابل ها در بازار عبارتند از:
Cat5e
- سرعت: تا ۱ گیگابیت بر ثانیه (تا 100 متر)
- پهنای باند: 100 مگاهرتز
- کاربرد: شبکه های خانگی و کوچک
Cat6
- سرعت: ۱ گیگابیت بر ثانیه (تا 100 متر) و ۱۰ گیگابیت بر ثانیه (تا 55 متر)
- پهنای باند: 250 مگاهرتز
- ویژگی: دارای جداکننده داخلی (Spline) برای کاهش نویز
- کاربرد: شبکه های سازمانی، کاربردهای چندرسانه ای سنگین
اگر محیط شما نویز بالایی دارد یا به سرعت های بالاتر نیاز دارید، به جای Cat5e از Cat6 یا Cat6a استفاده کنید.
ابزارهای لازم برای سوکت زدن سریع و استاندارد
برای انجام یک سوکت زنی حرفه ای، به ابزارهای زیر نیاز دارید:
- کابل شبکه (Cat5e، Cat6 یا بالاتر)
- سوکت RJ45 با کیفیت
- روکش سوکت (Boot) برای محافظت مکانیکی
- استریپر کابل برای لخت کردن روکش
- آچار شبکه (Crimping Tool)
- تستر کابل شبکه برای بررسی صحت اتصال

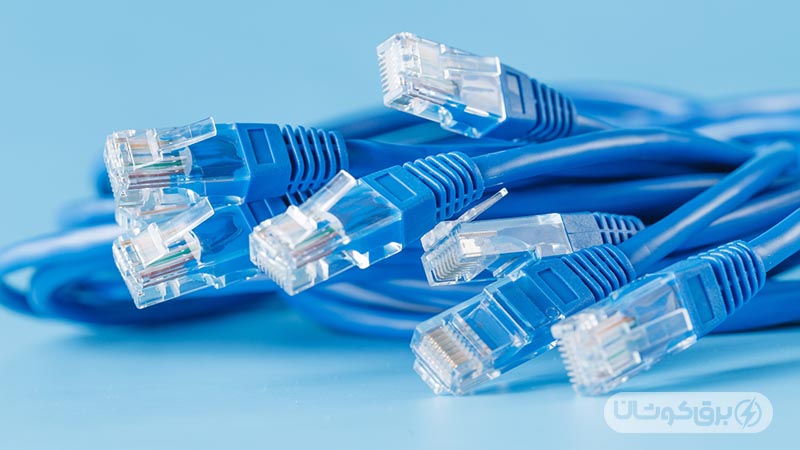

انواع سوکت و استانداردهای کابل شبکه
آشنایی با استانداردهای سیم بندی: T568A و T568B
دو استاندارد اصلی برای چیدمان سیم ها وجود دارد:
- T568A: سازگارتر با سیستم های تلفنی قدیمی
- T568B: رایج تر در شبکه های سازمانی
تفاوت اصلی در جابجایی زوج سبز و نارنجی است.
جدول مرجع رنگ بندی
| پین | T568A | T568B |
|---|---|---|
| 1 | سفید سبز | سفید نارنجی |
| 2 | سبز | نارنجی |
| 3 | سفید نارنجی | سفید سبز |
| 4 | آبی | آبی |
| 5 | سفید آبی | سفید آبی |
| 6 | نارنجی | سبز |
| 7 | سفید قهوه ای | سفید قهوه ای |
| 8 | قهوه ای | قهوه ای |
آماده سازی کابل برای سوکت زدن
1. قرار دادن روکش سوکت (Boot) قبل از شروع
2. لخت کردن روکش کابل به اندازه ۱.۵ تا ۲ سانتی متر با استریپر
3. باز کردن زوج سیم ها و صاف کردن آن ها
به خاطر داشته باشید لخت کردن بیش از حد باعث آسیب به سیم ها و افزایش نویز می شود.
چیدن سیم ها بر اساس استاندارد
- سیم ها را صاف و به ترتیب استاندارد انتخابی بچینید.
- با سیم چین سر همه سیم ها را کاملاً هم سطح ببرید.
- سیم ها را بدون تغییر ترتیب وارد سوکت کنید.
- مطمئن شوید روکش کابل کمی داخل سوکت قرار دارد.
پانچ کردن (Crimping) کابل
- سوکت را در جایگاه مخصوص آچار شبکه قرار دهید.
- دسته ها را با فشار یکنواخت ببندید تا صدای «کلیک» را بشنوید.
- با کشیدن آرام کابل، اتصال را چک کنید.
استفاده از ابزار غیرتخصصی، اتصال ضعیف و کاهش طول عمر کابل را به دنبال دارد.
تست کابل پس از سوکت زنی
- هر دو سر کابل را به تستر متصل کنید.
- روشن شدن چراغ ها به ترتیب ۱ تا ۸ نشانه اتصال صحیح است.
- تسترهای پیشرفته می توانند طول کابل و محل قطعی را نیز مشخص کنند.
نکات حرفه ای برای سوکت زنی بی نقص
مشکلات رایج و رفع سریع آن ها
| مشکل | علت احتمالی | راه حل |
|---|---|---|
| قطعی کامل | ترتیب اشتباه سیم ها | سوکت زنی مجدد |
| سرعت پایین | کابل نامناسب یا نویز زیاد | استفاده از کابل Cat6 |
| جابجایی سیم ها | پانچ ناقص یا ورود ناقص سیم ها | پانچ مجدد |
| نویز زیاد | کابل بدون شیلد در محیط پرنویز | استفاده از کابل شیلددار |
نکات حرفه ای برای سوکت زنی بی نقص
- رعایت شعاع خمش مجاز کابل (Bending Radius)
- استفاده از کابل و سوکت هم استاندارد
- برچسب گذاری کابل ها در پروژه های بزرگ
- جلوگیری از کشش یا فشار بیش از حد به کابل
نتیجه گیری نهایی
سوکت زنی درست کابل شبکه، تضمین کننده سرعت و پایداری اینترنت شماست. با رعایت مراحل گفته شده، استفاده از ابزار مناسب و انجام تست نهایی، می توانید یک کابل حرفه ای بسازید که سال ها بدون مشکل کار کند.
اگر قصد دارید شبکه ای پرسرعت و آینده نگر داشته باشید، از کابل های Cat6a یا Cat7 استفاده کنید تا برای سرعت های بالاتر آماده باشید. برای حرید انواع کابل شبکه با قیمت های منصفانه و بالاترین کیفیت در ایران، فروشگاه برق کوشان در خدمت شماست. جهت کسب اطلاعات بیشتر با شماره تلفن 09102000156 در تماس باشید.
